PAPER ROLL HOLDER /ロール状ペーパー用ホルダー [Jpn./Eng.]

概要

●権利取得のポイント
・交換用トイレットペーパーを置く定置部と、支持部から外された使用済トイレットペーパーの芯（以降：使用済の芯）を一時的に保持する保持部を一体構成とする可動トレイが上下に摺動できる構造。
・交換用トイレットペーパーに押されて支持部から外された使用済の芯がホルダー本体の前方に落ちることなく、交換用トイレットペーパー後方の保持部へ誘導できるタイミングで、ぺーパーカッターの回転軸部分をホルダー本体から取り外して移動する構造。

●動作説明
・操作者が可動トレイを上側へ操作する：　交換用トイレットペーパーが使用済の芯を押し上げ、支持部から外れる前にぺーパーカッターの回転軸部分がフックによって押し上げられて移動することで、フリーになった使用済みの芯が自重で保持部へ移動する。更に上方に操作することで交換用トイレットペーパーが支持部にセットされる。
・操作者が可動トレイを下側へ操作する：　支持部にセットされた交換用トイレットペーパー後方の保持部に留まっていた使用済の芯が、自重で定置部へ移動する。

●写真の説明
〇写真1. (使用前)：　新品のトイレットペーパー２つを取り付けた状態
〇写真2. (使用後・交換前)：　トイレットペーパーを使用して芯になり、使用済の芯と交換用トイレットペーパーになった状態
〇写真3. (交換後)：　可動トレイを上下に操作し、使用済の芯と交換用トイレットペーパーが入れ替わった状態
〇写真4.：可動トレイを上に引き上げ終わった状態

●その他
・メリット：　トイレットペーパーに一切触らず交換できるペーパーホルダーは過去に製品化例があるが、それらより構造が簡単で壊れにくく、部品点数が少ないので組み立て易い。
・デメリット：　使用済みの芯を一時的に保持する保持部の分だけホルダー本体の奥行が余計に必要。

———————————————

■Desired transfer price: I do not wish to transfer the rights.
■License agreement [Contract money]: I will respond to your inquiry. Please contact us.
■License agreement: I would like 4% of the wholesale price.

■Product description

●Points for acquiring rights
*A structure in which a movable tray that integrates a stationary part on which replacement toilet paper is placed and a holding part that temporarily holds the core of used toilet paper removed from the support part can slide up and down.
*At the timing when the core of used toilet paper pushed by the replacement toilet paper and removed from the support part can be guided to the holding part behind the replacement toilet paper without falling to the front of the holder body, a structure in which the rotating shaft of the paper cutter is removed from the holder body and moved.

●Operation explanation
*The operator operates the movable tray upward. : The replacement toilet paper pushes up the core of the used toilet paper, and the rotating shaft part of the paper cutter is pushed up by the hook and moves before the core of the used toilet paper comes off the support part, so that the core of the used toilet paper that has become free moves to the holding part by its own weight. By operating further upward, the replacement toilet paper is set on the support part.
*The operator operates the movable tray downward. : The core of used toilet paper that stayed in the holding part behind the replacement toilet paper set on the support part moves to the stationary part by its own weight.

●Photo description

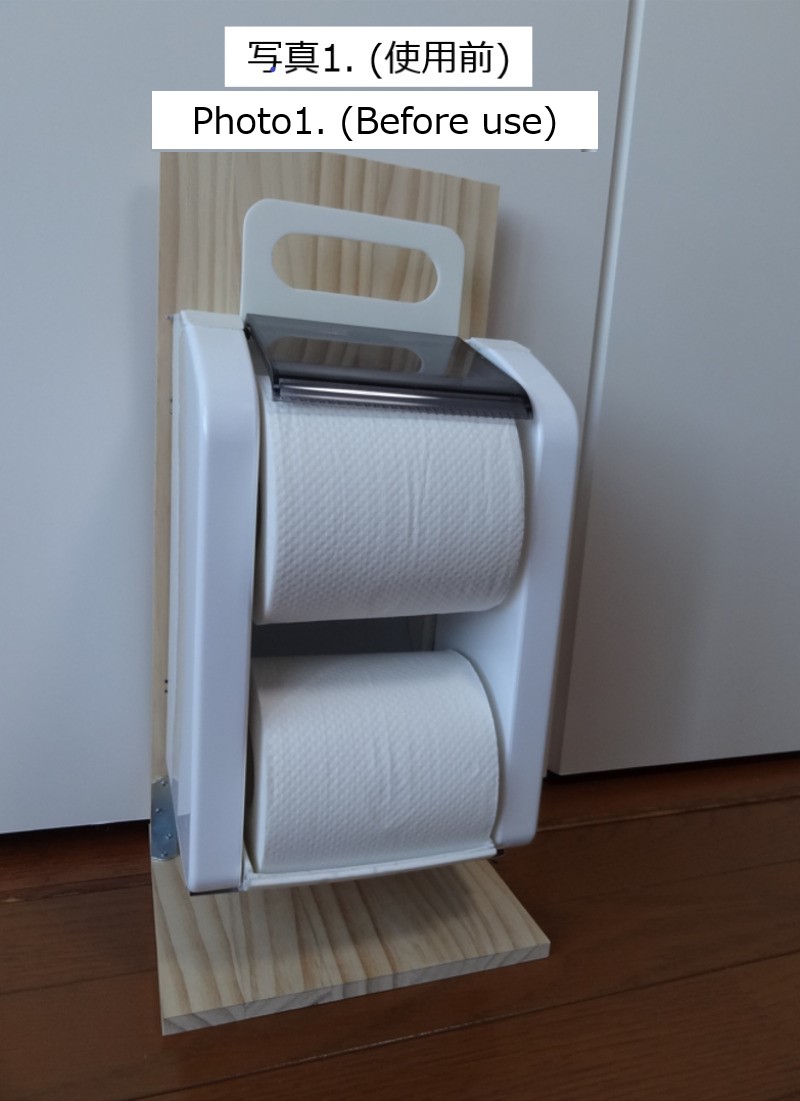

〇Photo1. (Before use): Show the condition of with two new toilet papers attached to the holder.

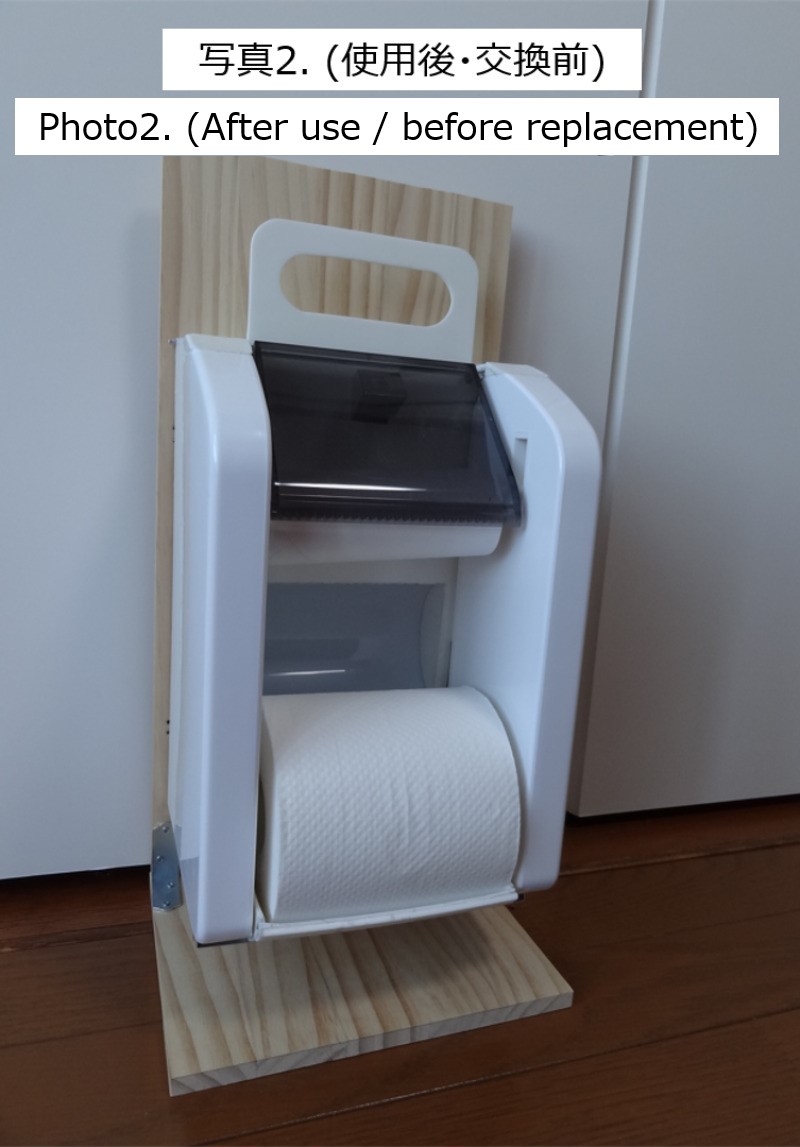

〇Photo2. (After use / before replacement): Shows the condition of the core of used toilet paper and replacement toilet paper after the toilet paper is used up and becomes a core.

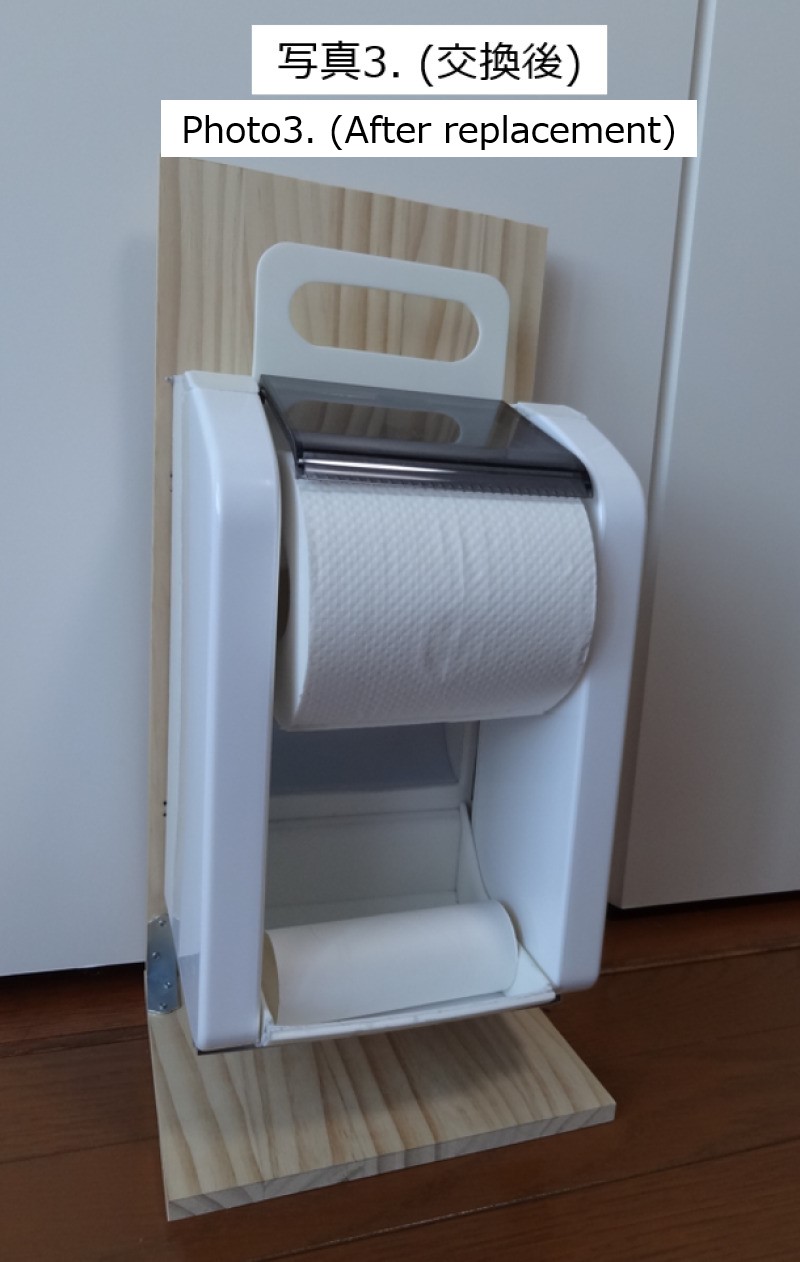

〇Photo3. (After replacement): Shows the condition of the core of used toilet paper and the replacement toilet paper have been replaced after moving the movable tray up and down.
〇Photo4. : Shows the condition where the movable tray has been pulled up.

●thers
*Merit: Paper holders that can be replaced without touching the toilet paper have been productalized in the past, but this is a simpler structure, are harder to break, and have fewer parts, so they are easier to assemble.
*Demerit: The holder body increases in the front-back direction by the amount of the holding part that temporarily holds the used core.
